Fikirde Başlayan, Sahada Yükselen Projelerimiz

Türkiye genelinde endüstriyel tesislerden konut projelerine kadar geniş bir yelpazede teslim ettiğimiz modüler su deposu uygulamaları. Tasarımdan milimetrik üretime, lojistikten yerinde montaja kadar uçtan uca UCS güvencesiyle tamamlanan güncel projelerimizi aşağıdan inceleyebilirsiniz.

Vitrin

Katalog yok, hesap var

Hiçbir depo raftan seçilmez. Hacim, sahanın ölçüsü ve suyun kullanım amacı belli olduktan sonra statik hesap yapılır; sac kalınlığı, panel dizilimi ve montaj planı buna göre çıkar. Aşağıdakiler bu yoldan geçmiş, teslim edilmiş işler.

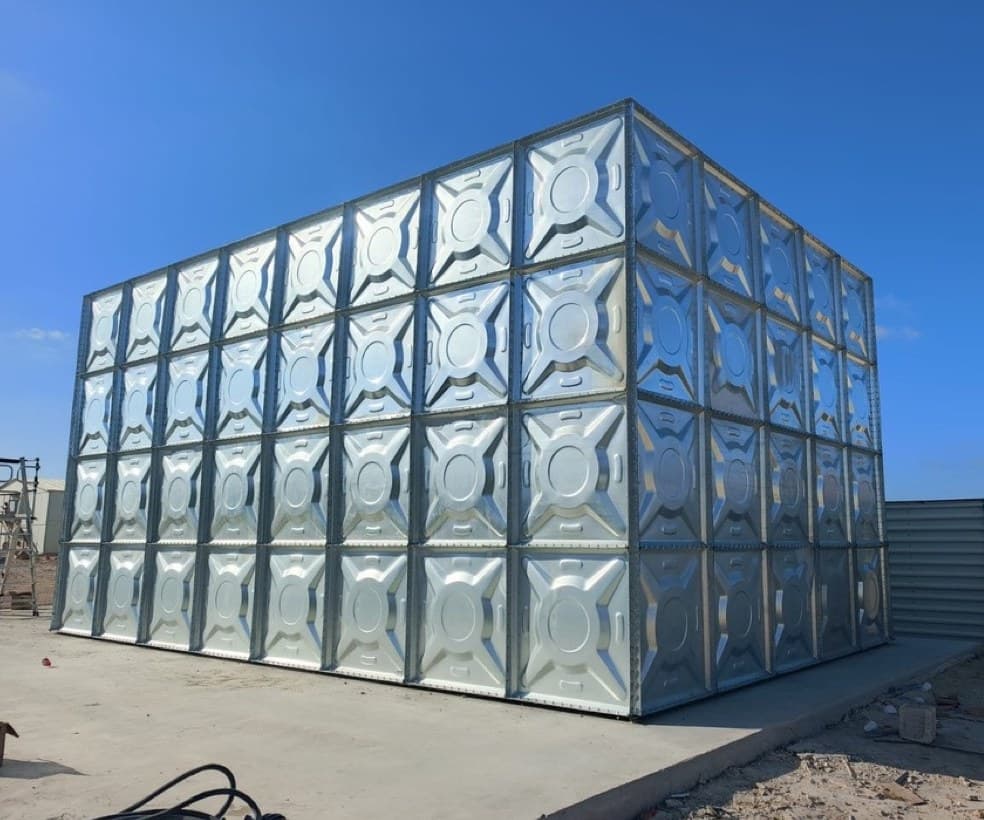

Dört kat

Dar tabana yüksek hacim

Saha eni kısıtlı olduğunda hacmi yukarı taşırız: dört kat, 4,32 metre gövde. Su derinleştikçe hidrostatik basınç arttığından sac kalınlığı katalogdan değil statik hesaptan çıkar; alt sıra paneller üsttekilerden kalın seçilir. Gövde kaynaksız, M10 cıvata ve EPDM conta ile birleşir — vinç gerektirmez, dar kapıdan panel panel girer.

Modül ızgarası: 8 × 5 modül
Kat: 4 kat · 4,32 m
Dış ölçü: 8,64 × 5,40 m
Hacim: ≈ 202 m³

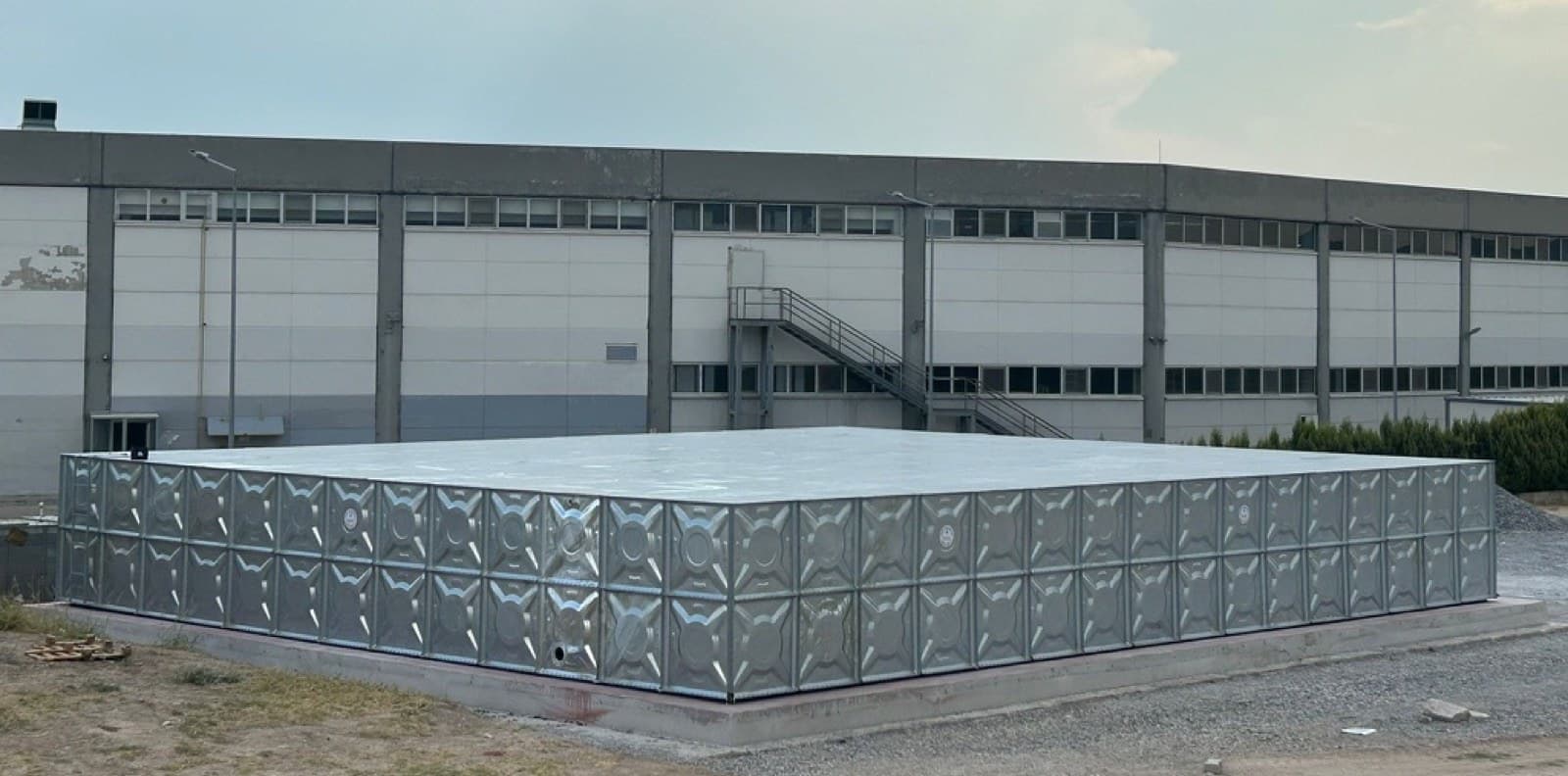

Sanayi tesisi

Alçak gövde, geniş taban

Yeri bol, yüksekliği sınırlı sahalarda gövdeyi yayarız. İki kat altında 14 × 17 metrelik bir taban, beş yüz metreküpün üzerinde rezerv demektir. Bu ölçekte taban kesim planı, gergi düzeni ve manşon yerleşimi projeye özel hesaplanır; montaj tamamlandığında depo suyla doldurularak sızdırmazlık testi yapılır.

Modül ızgarası: 13 × 16 modül
Kat: 2 kat · 2,16 m
Dış ölçü: 14,04 × 17,28 m
Hacim: ≈ 524 m³

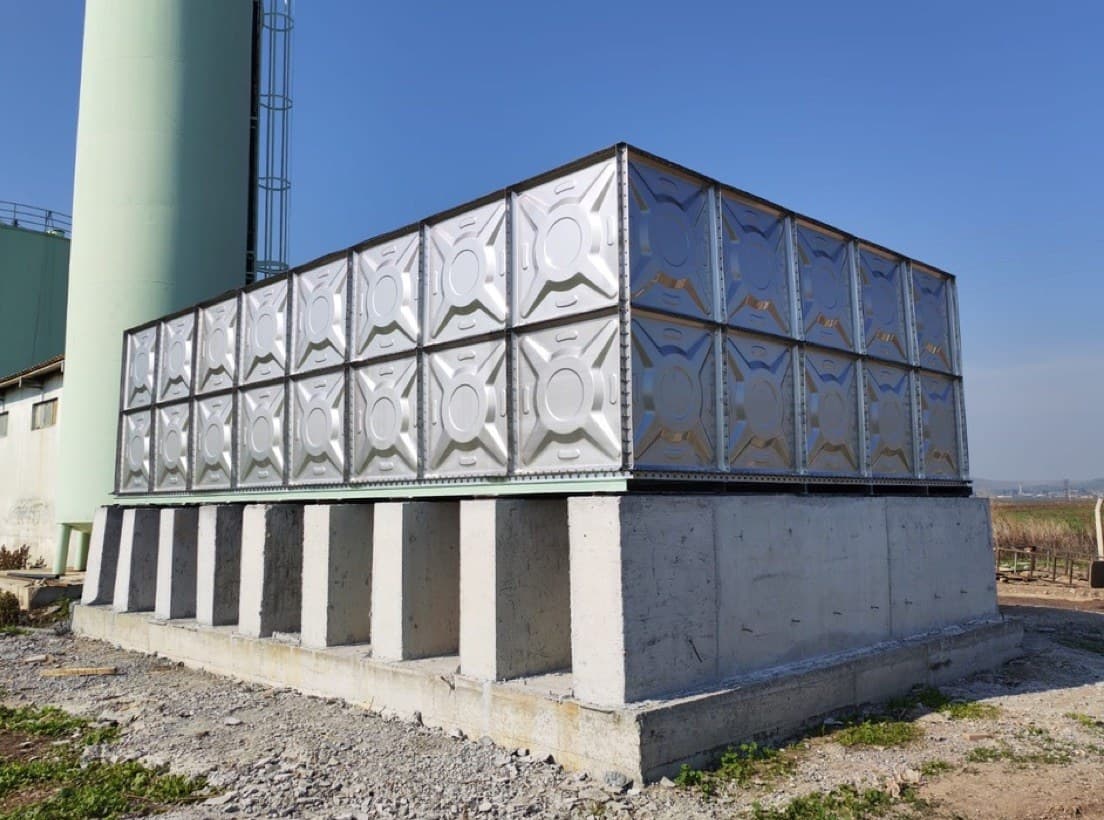

Betonarme kiriş kaide üzerine kurulmuş iki katlı modüler su deposu

Kaide üstü

Betonarme kiriş üzerinde

Depo zemine değil, aralıklı betonarme kirişlere oturuyor. Yük panel derzlerinden kirişlere aktarıldığı için kaide planı gövdeyle birlikte çıkarılır; kiriş aksı ile modül aksı çakışmak zorundadır. Tahliyenin tam olması gereken projelerde taban bombeli imal edilir: su tabanda göllenmez, resmi ve kamu şartnamelerinin aradığı %100 boşaltma sağlanır.

Modül ızgarası: 8 × 5 modül
Kat: 2 kat · 2,16 m
Dış ölçü: 8,64 × 5,40 m
Hacim: ≈ 101 m³

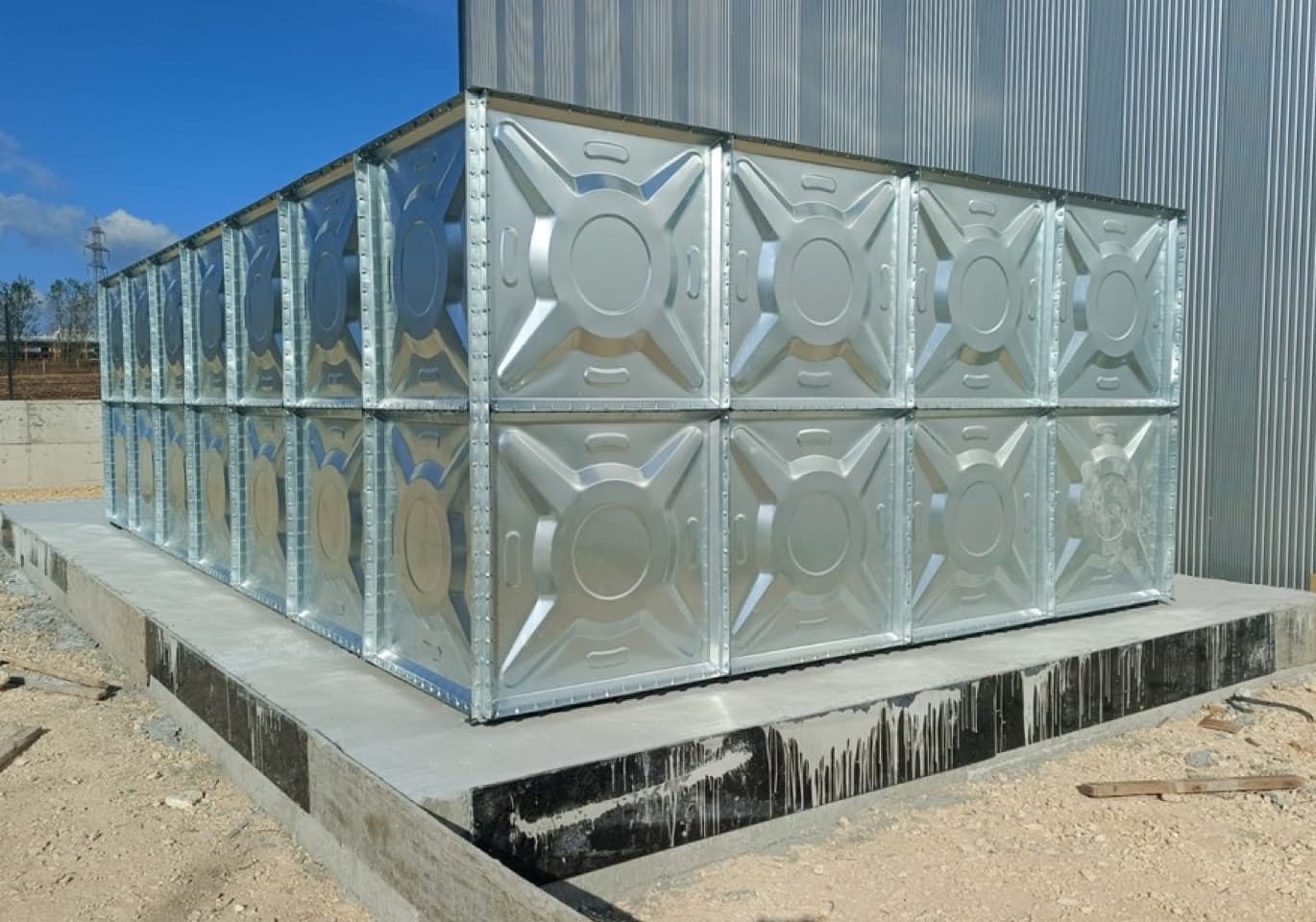

Fabrika sahasında beton kaide üzerine kurulmuş iki katlı galvaniz modüler su deposu

Beton platform

Kaide deponun bir parçasıdır

Gövde ne kadar doğru hesaplanırsa hesaplansın, oturduğu yüzey terazide değilse panel derzleri zorlanır. Bu yüzden kaide depodan her yanda 5 cm taşacak şekilde, düzgün yüzeyli dökülür; depo doğrudan betona değil, 54 × 54 cm plastik ızgara karoların üstüne oturur. Taban ile beton arasında hava dolaşır.

Modül ızgarası: 8 × 4 modül
Kat: 2 kat · 2,16 m
Dış ölçü: 8,64 × 4,32 m
Hacim: ≈ 81 m³

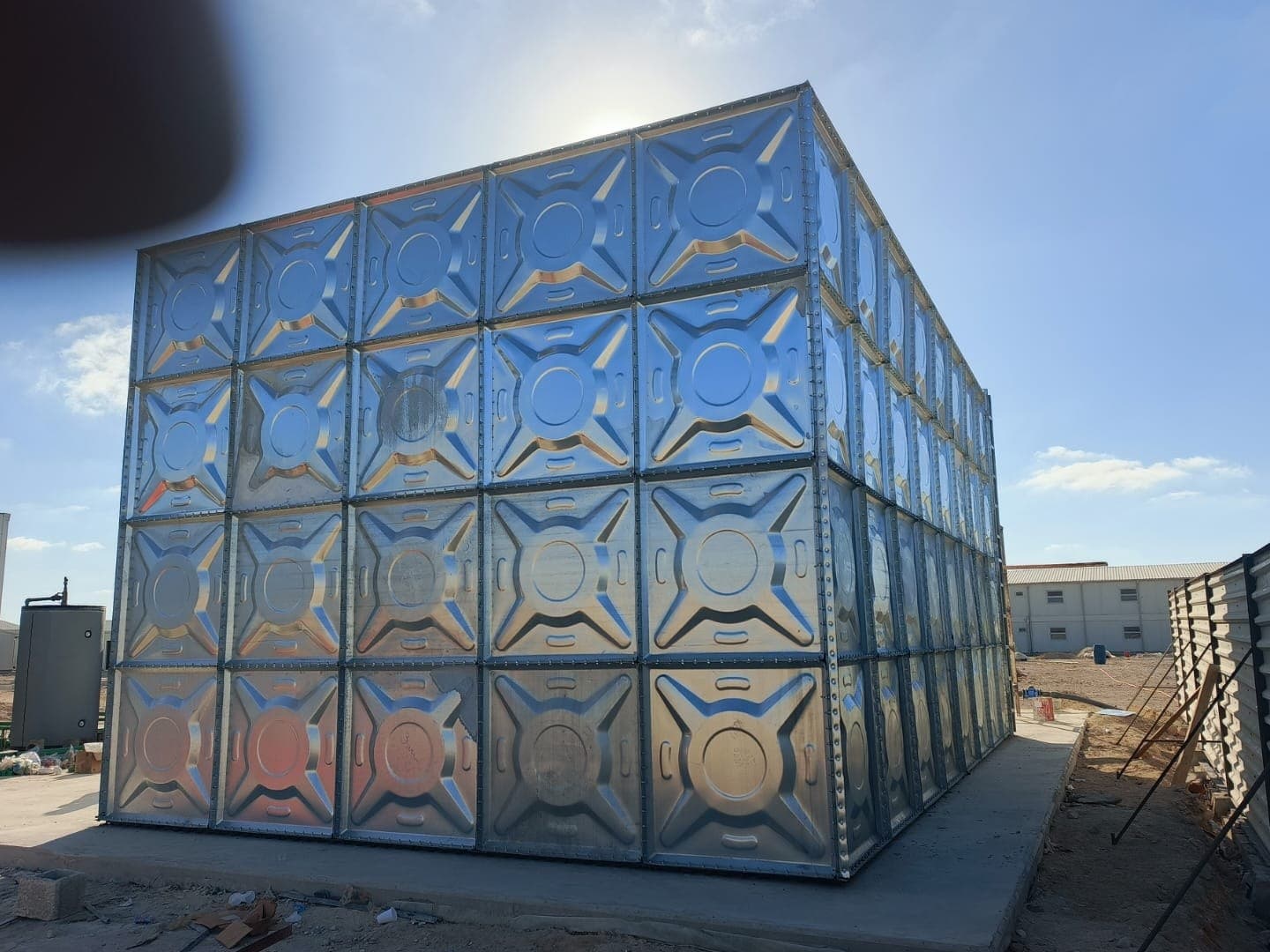

Dört kat

Kare taban, dört kat

Tabanı kare olan gövde statik açıdan en dengeli hâldir: hiçbir duvar diğerinden belirgin uzun değildir, gergi düzeni her iki yönde aynı çalışır. Buradaki depo 5 × 5 modül tabana dört kat bindiriyor; 4,32 metrelik gövdede alt sıra sac kalınlığı en yüksek basıncı taşır.

Modül ızgarası: 5 × 5 modül
Kat: 4 kat · 4,32 m
Dış ölçü: 5,40 × 5,40 m
Hacim: ≈ 126 m³

Hacim panel sayısıyla büyür; aynı hacim sahanıza göre uzun ve alçak da, dar ve yüksek de kurulabilir. Yerinizi ve ihtiyacınızı iletin, size oturan ızgarayı birlikte çıkaralım.
